一、概述
信息化条件下的通信单位在贴近实战化演训中，需构建模拟演训区域内的战场复杂电磁环境尤为重要，将直接影响战斗力生成和设备抗干扰效能的提升。智能化通信对抗模拟器可以满足通信单位的训练需求，可随时随域模拟战场复杂电磁环境，实施对空间电磁频谱侦察和构建逼真的电磁信号干扰环境。
智能化通信对抗模拟器集电磁频谱侦测、电磁信号干扰和作战目标模拟于一体，具备在演训场区内构建贴近实战化战场的复杂电磁信号环境。实现演训区域内电磁环境全频段搜索、定点监测和指定信道的信号识别与分析，引导控制干扰设备工作参数，对通信用频设备实施干扰。设备提供了多种通信制式和多种干扰样式的复杂信号，频段覆盖了目前相关通信设备的工作频段，并可根据需求灵活设置通信电磁对抗场景，为典型通信设备提供模拟对抗的训练手段，便于各操作员在贴近真实电磁环境下进行训练，解决通信单位在设备训练中无作战对手目标和复杂电磁环境无法构建的问题。
二、工作原理与组成
智能化通信对抗模拟器可独立执行复杂电磁环境生成、电磁频谱监测分析和干扰发射任务，也可以由导控中心统一控制，在独立执行任务时，通过合理的点位布置，实现对车载及背负式通信电台实施有效压制干扰，使其通联无法完成。多台多点位布设时，可通过导控中心有线或无线远程控制设备，根据演训任务要求进行预案创建和仿真推演，形成训练方案下发到各站点，根据指令产生各种复杂电磁模拟信号和多制式干扰信号。同时导控中心可实时接收侦测接收机上传的电磁频谱信息，实现电磁态势实时显示，为对目标干扰提供可靠的辅助决策。
智能化通信对抗模拟器由设备主机、控制终端、发射天线（短波频段、超短波频段、微波频段）、接收天线和配套组件等组成。
三、设备主机形态
通信对抗模拟器可根据用户需求及战技性能指标选用不同的主机形态，整体结构紧凑、携带方便，适应多种地形应用和便于携行保障。
设备主机形态如下图所示：

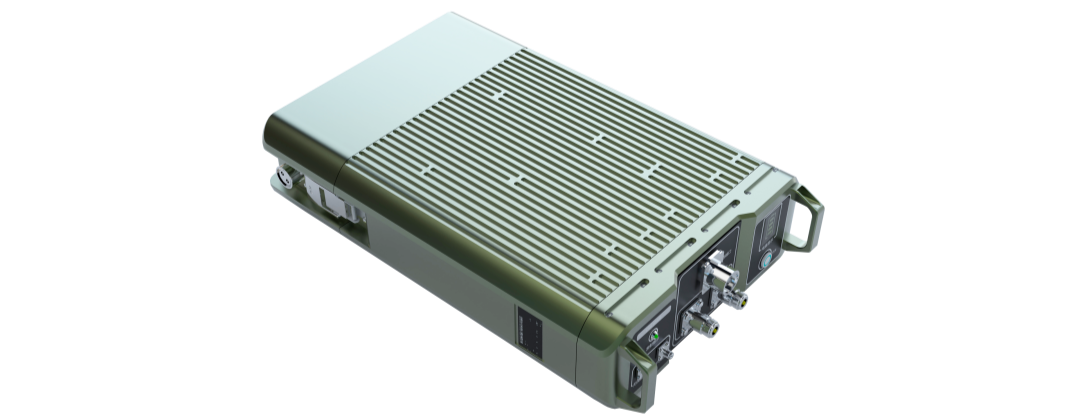

图 1背负式形态
图 2航空箱式形态
四、系统应用训练场景
智能化通信对抗模拟器应用训练场景示意图如下图所示。

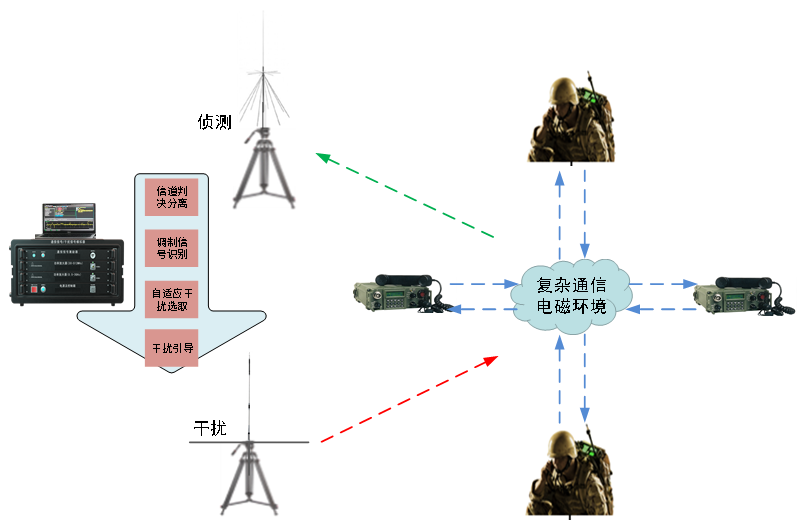

图 3 单套设备训练场景示意图

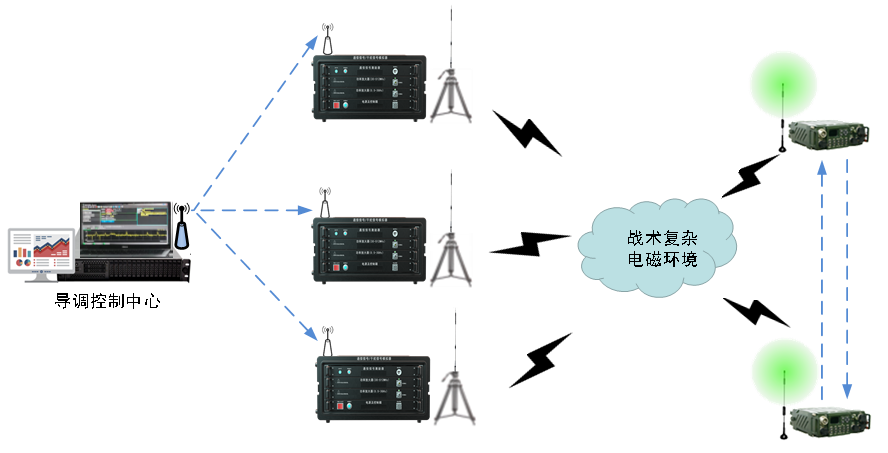

图 4 多套组网训练场景示意图
五、功能特点
(1)集电磁信号侦测侦听和信号识别于一体，支持引导多目标干扰；
(2)能够实现区域内电磁环境信息的侦测采集，实现重点关注信号的识别、分析和特征参数提??；
(3)支持频谱扫描分析、中频频谱监测、时频瀑布图分析；
(4)支持多种干扰类型和多种对抗干扰样式；
(5)支持多路同步、异步、异频和不同调制的干扰信号生成；
(6)具备频段和频点保护功能，保护己方或友方的工作频段或频点不受干扰影响；
(7)设备可选GPS/BD定位，实现设备的部署管理；
(8)多套设备可实现有线或无线组网，由导控中心集中控制，下达指令及上传数据实现交互。
六、技术指标
（一）电磁频谱侦测
(1)侦测频率范围：***********MHz（频段可定制）；
(2)侦测灵敏度：***********dBm；
(3)瞬时带宽：≥******MHz（可扩展至****MHz）
(4)显示模式：实时频谱、扫频频谱和时间累积谱；
(5)模拟信号识别及音频解调功能：至少支持AM、FM、USB、LSB和CW等信号样式；
(6)具备对数字信号识别分析功能：至少支持***********16QAM、32QAM和64QAM（S/R≥***dB）等信号样式；
(7)信号参数测量内容：中心频率、信号场强、调制样式、信号带宽、调制速率、调制深度/频偏等。
（二）电磁信号干扰
(1)通信干扰频率范围：***********（频段可定制）；
(2)干扰频率精度：≤******kHz（r.m.s）；
(3)功放干扰功率：≥******W（短波、超短波频段），≥******W（微波频段）（功率可定制）；
(4)同时输出模拟/干扰信号：4通道独立参数可控；
(5)支持干扰类型：至少包括瞄准式、阻塞式、拦阻式、扫频式、转发式和梳状谱干扰等；
(6)干扰信号样式：至少包括定频、白噪声、噪声调频、噪声调幅、扫频、转发、梳状谱和脉冲等干扰样式；
(7)干扰带宽：≥******MHz，任意步进可设；
(8)干扰工作模式：手动干扰、自动干扰，侦干比用户可设；
(9)供电方式：AC220V市电、油机或移动电源供电。

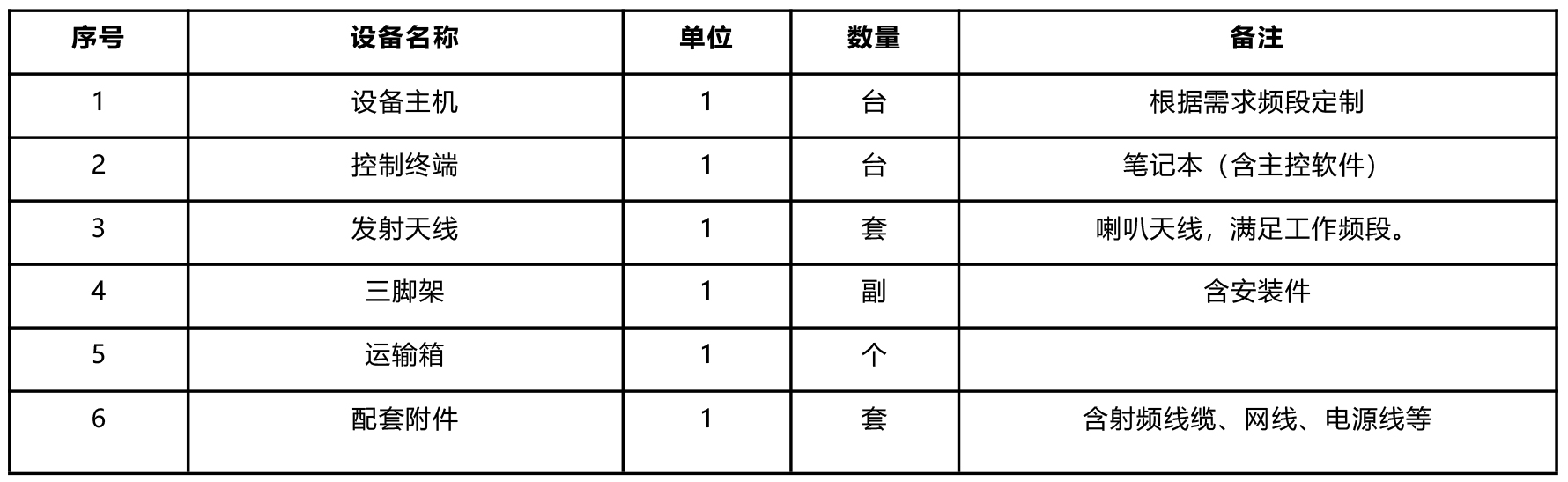

七、配置表
