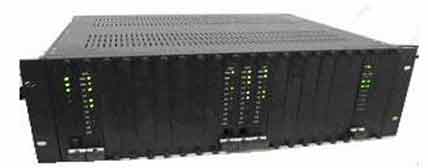

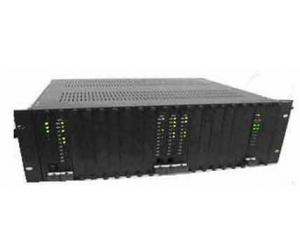

BW-2000是北京比特威尔科技有限公司开发的一款大容量调度交换机，4U插板式设计可以根据用户不同需要对系统进行配置；双控制平面，双电源热备份使系统具有极高的稳定性；可配置多种通讯接口，支持多种信令协议，在使用上更加灵活。
BW-2000主要应用于：应急指挥所、值班室、急救中心、矿井、应急车等。配置触摸屏调度台，用户可以以最快速度、最有效的手段进行紧急通知和命令发布，并可以直观的显示被通知对象的状态。
二、 产品结构和原理
2．1．系统组成：
调度交换机：以控制单元和交换网络为核心，配置信号音、信令、协议算法、多方会议等资源?？椋ü嘀纸涌诜绞接牍妥ㄍ衅渌璞赶嗔?。
调度台：通调度台与调度交换机连接，使用触摸屏调度台或按键盘调度台完成日常指挥调度。
服务器：指录音服务器，其中维护台也在此服务器上。
2．2．调度交换机
调度交换机包括控制?？?、资源模块、语音?？?、信令?？椤⒅屑探涌谀？?、用户接口?？樽槌?，完成用户交换，调度座席对业务的控制。各个模块之间的语音通过TDM总线相连，控制?？橥ü鼿DLC链路向各个?？榉⑺涂刂菩藕拧?br />
2．2．1. 控制模块
控制模块是系统的中央处理部分和业务控制的核心，配有高速CPU与大容量RAM与FLASH，并内置嵌入式实时操作系统，运行调度交换系统软件，并提供32路HDLC链路，用于处理与各子?？橹涞耐ㄐ牛恢饕δ苋缦拢?br />
1 硬件模块操作
2 基本呼叫处理
3 调度业务处理
2．2．2. 交换网络?？?br />
交换网络?？樘峁?048*2048数字时分交换网络。
2．2．3. 资源模块
资源?？槲低程峁?28个资源通道，主要完成以下功能：
·CID收/发
·DTMF、MFC收/发
·信号音
2．2．4. 语音模块
语音模块可为系统提供播放信号音与固化提示语音的能力。该?？橹С?20路同时放音，且语音文件可以从计算机下载，易于根据用户的实际需要定制。
2．2．5. 信令?？?br />
信令模块是系统的信令处理单元，可支持中国七号信令、数字一号（DSS1）信令。对于中国七号信令，支持单/双链路，可以通过直连与准直连方式与对方交换机对接。
2．2．6. 用户接口?？?br />
·2线模拟用户接口
·4线模拟用户接口
·2B+D用户接口
·供电用户接口
·磁石用户接口
2．2．7. 中继接口?？?br />
中继接口?？樘峁┲屑探涌谧试?，包括数字中继接口、磁石中继接口、环路中继接口。
a. 数字中继接口支持中国一号信令、中国七号信令和DSS1信令。
b. 支持75Ω和120Ω两种线路接口。
c. 磁石中继?？樘峁?路磁石中继。
d. 环路中继模块提供10路模拟中继电路。
e. EM中继接口?？樘峁?路EM接口。
2．2．8．触摸屏调度台
·提供LAN接口、2B+D接口两种通信方式，兼顾不同的调度应用场景；
·简单易用的图形化界面；
·高效的操作过程设计，极大地提高调度员处理事务的速度；
·实时显示系统用户状态；
·具有用户数据本地维护能力；
2．3、系统软件
2．3．1 调度交换系统软件
调度交换系统软件主要分接口?？?、基本呼叫控制和交换?？?、调度业务控制?？槿蟛糠?。其中，接口?？橥瓿煽刂频撞阌布低常嗍佑布ぷ髯刺墓δ?；基本呼叫控制?？橥瓿筛髦纸涌诘缏吩诮有讨械幕径髁鞒蹋⑶铱筛莼疽滴癫问髡玖鞒痰墓δ埽坏鞫纫滴窨刂颇？榈饔没竞艚锌刂颇？樘峁┑墓δ?，按照调度系统的高层业务需求，组织面向应用的业务流程。
2．3．2 维护管理软件
维护管理软件是对指挥调度系统进行管理与维护的应用软件。指挥调度系统维护管理人员通过维护终端软件管理系统数据，并能对运行过程中产生的业务数据（如话单）进行记录和查询功能，支持远程维护方式。
2．3．3 录音服务管理软件
录音服务管理软件是指挥调度系统的增强业务?？?。具有自动/人工录音、智能语音查询、灵活语音回放控制及语音文件管理等多方面功能。
2．3．4 调度台软件
调度台软件是操作人员操作使用指挥调度系统的图形化控制管理软件。第一，本软件接收操作人员发出的调度指令，发送给控制模块；第二，接收控制?？榈闹葱薪峁?，将电路、用户状态以图形方式显示给操作人员；第三，为操作人员提供调度用户信息维护、系统运行状态监视等调度辅助功能。
2．3．5 数据应用软件
数据应用软件是基于触摸屏调度台，提供本调度网网内调度台之间的实时消息服务与文件传输。
三、 典型应用

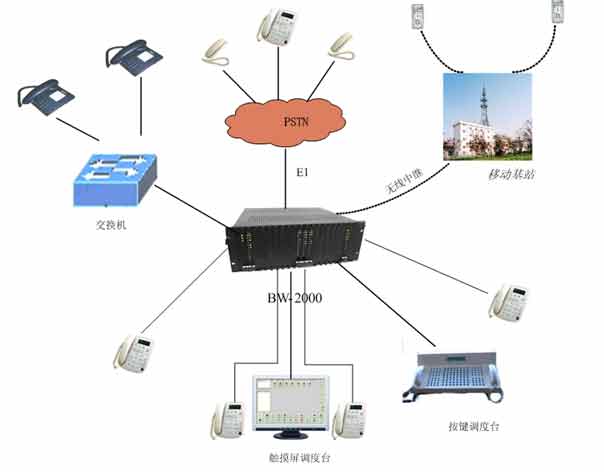

3．1广电安全拨出调度
广电安全播出指挥中心的职能决定了其业务面广、协调联系多、突发事件的获知要实时、处理应快速的特点，需要一套适合这种业务特点的有效通信平台－－广电安全播出指挥调度系统。
系统方案组网如下：

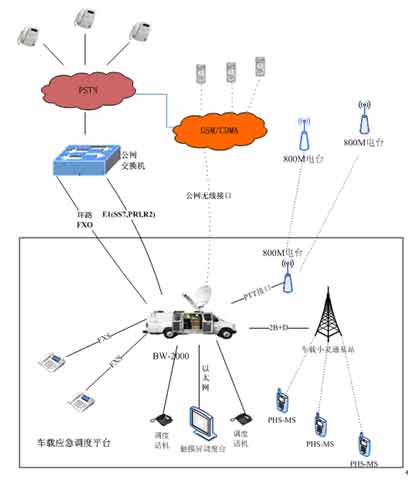

3．2应急车
BW-2000调度机已经通过强震测试，可轻松胜任车载调度。在大型会议、体育比赛、抢险救灾、通信支援等场合中，车载/便携调度站能够在20-30分钟内现场架设完毕，立即实现通信线路的接通。由于卫星通信不受地理气候条件限制的特点，因此，在需要及时快速建立通信线路的时候，应急车调度站经常发挥重要作用。
系统方案组网如下：

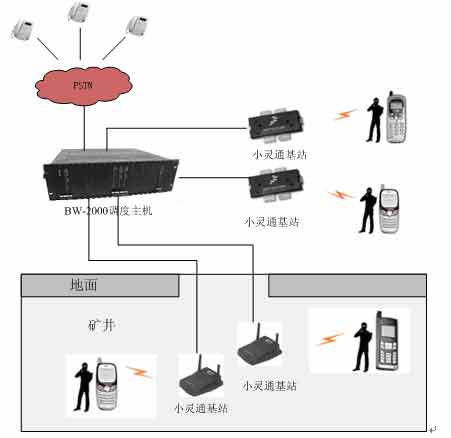

3．3煤矿
煤炭是我国重要的能源资源，我国的煤炭工业长期停留在人工开采水平，生产效率低，安全隐患多，如瓦斯爆炸、地下渗水等事故经常发生。怎样才能做到安全生产？我们提供一套针对地下作业的调度系统，小灵通基站方案，系统利用了小灵通发射功率低待机时间长的特点，结合基站技术解决了长期地下作业通讯不便的问题，此系统可以大大提高对突发事件的应对以及对已发事件的及时处理的效率。
系统方案组网如下：
四、 系统特点及功能
4．1 可靠性高
系统运行稳定可靠，设计上采用双CPU、双交换平面、双电源的方式以保证在有突发事件时系统仍可工作。
4．2 实时性强
硬件设备采用嵌入式操作系统和实时通信软件，具有启动时间短、操作响应快、系统运行平稳等优点。
4．3 GSM/CDMA无线手机?？橹屑?br />
采用GSM/CDMA无线手机?？樽魑邢咧屑痰谋赣猛ǖ?，在对端交换机故障或中继线缆中断时不至于造成通信的全部阻断。
4．4 回波抑制功能
系统具有强大的回波抑制功能，能实现240方会议无阻塞进行，且声音效果良好。
4．5 智能检测信令
设备出线简单、拨插方便、接插件连接牢固。
接口上仅可能采用即插即用设计，减少繁琐配置，如针对数字中继，设备能自动检测信令类型并自动配置相应的信令参数。
4．6 一键通功能
对有多个电话的用户，在突发事件发生时可根据需要对其所有号码进行群呼或者轮呼，也可点击用户图标对相应呼叫振铃。
4．7 短信收发功能
调度员可在触摸屏上方便地向特定用户和一组用户发送短信通知。
4．8 电话号码薄功能
建立用户的电话号码薄，方便调度员快速查询电话号码，并呼叫。
根据需求，设置不同呼叫组预案，进行群呼。
4．9 骚扰电话查询功能
系统提供骚扰电话查询功能，可以查询骚扰电话的来源，并将其设定为被叫控制方式。
4．10 灵活的呼叫设置功能
可以增加、删除、修改维护人员信息，对维护人员进行安全管理，同时系统管理人员可以对值班员的呼叫操作权限进行设定。如：不同级别的值班操作员可拨打不同级别的电话。
4．11 传真统收统发功能
根据广电用户的特殊需求，开发具有加密功能的传真统发统收系统，系统初步设定支持32路。
五、参考标准
● 邮电部电话交换设备总技术规范书 YDN 065-1997
● 邮电部电话交换设备总技术规范书（附件）YDN 065-1997
● 质量管理和质量保证系列标准 GB/T6583-92 ISO8402-86
● 其它相关标准。
